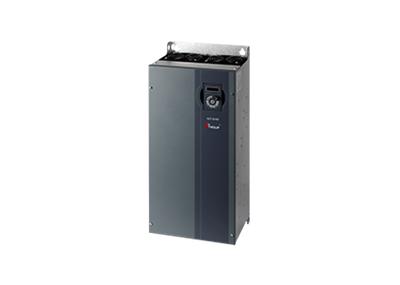

工程矢量型丨HLP-G100

HLP-G100系列变频器是海利普在新一代产品平台上针对实际工程应用需求研制的工程型矢量变频器，具有体积小、可靠性高、环境适应性强、使用配置灵活和维护方便等一系列优点。

产品特点

² 高可靠性

u 采用高速、大容量处理器，产品功能多、性能强

u 风扇转速可控

u 严格的设计测试生产体系

² 高环境适应性

u 独立风道设计

u PCBA 100% 涂层覆盖率

u 宽散热器齿距设计

u 风机易更换清理设计

u 可在45℃环境温度下满载运行

u 宽电压范围设计，适合国内电网电压的偏低场合

u 适应性中国用户的EMC特性

u 提供IP50 选件，可进一步提高变频器环境适应能力

² 优秀的用户友好性

u 用户操作简便

u 产品体积小

² 优秀的控制性能

u 同时适用于异步电机和永磁同步电机的控制

技术参数

项目	说明	规格
输入电源	电压	单 / 三相 200~240V -20%~ + 10%；三相 380~480V -20%~ + 10%；
	频率	48-62Hz；
	最大不平衡度	3%；
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	V/F：0-400Hz；矢量控制：0-200Hz ;
IO板控制端子	输入端子	6路数字量输入端子，其中1路支持最高100kHz高速脉冲输入； 2路模拟量输入端子，均支持接收电压或电流信号；
	输出端子	2路数字量输出端子，其中1路支持最高100kHz高速脉冲输出； 2路继电器输出端子； 2路模拟量输出端子，其中1路即可输出电压，也可输出电流信号，另一个仅支持电流输出信号；
	电源端子	1路24V电源端子，最大输出电流200mA； 1路10V电源端子，最大输出电流10mA；
	通讯端子	1组通讯端子，最大波特率115200bit/s ；
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息；
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20；
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	≤ 75kW : 1.14g； > 90kW : 0.7g；
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	37kW及以上机型内置直流电抗器；
其他	制动单元	22kW及以下机型内置制动单元
